協作機器人力壓力分布測量CoboSafe-Scan符合ISO/TS 15066

為了符合 ISO/TS 15066標準規定的力和壓力限值，需要在協作機器人進行特定運動時測量這些值 。為此，需要使用一種在力學特性上模擬人體的測量裝置]。根據現有標準測試允許的應力水平需要測量、分析和評估碰撞平面上的最大碰撞力和局部最大壓力 。

CoboSafe-Scan 套件基于富士膠片 Prescale 測量膠片。它用于記錄壓力分布和最大壓力。膠片會對壓力做出響應并顯示壓力分布。壓力大小由壓力測量膠片的顏色強度決定。使用掃描儀和校準表，將壓力圖像導入 CoboSafe-Vision 軟件，軟件會自動評估數據。導入的壓力膠片會被轉換為壓力值，結果會顯示壓力圖像和最大壓力值。

套件

掃描儀，包含電源適配器和USB傳輸線

校準表

壓力測量膜卷(A型)LLW

壓力測量膠片(C型)顯影劑

可選配件：壓力測量膜卷(A型)LW

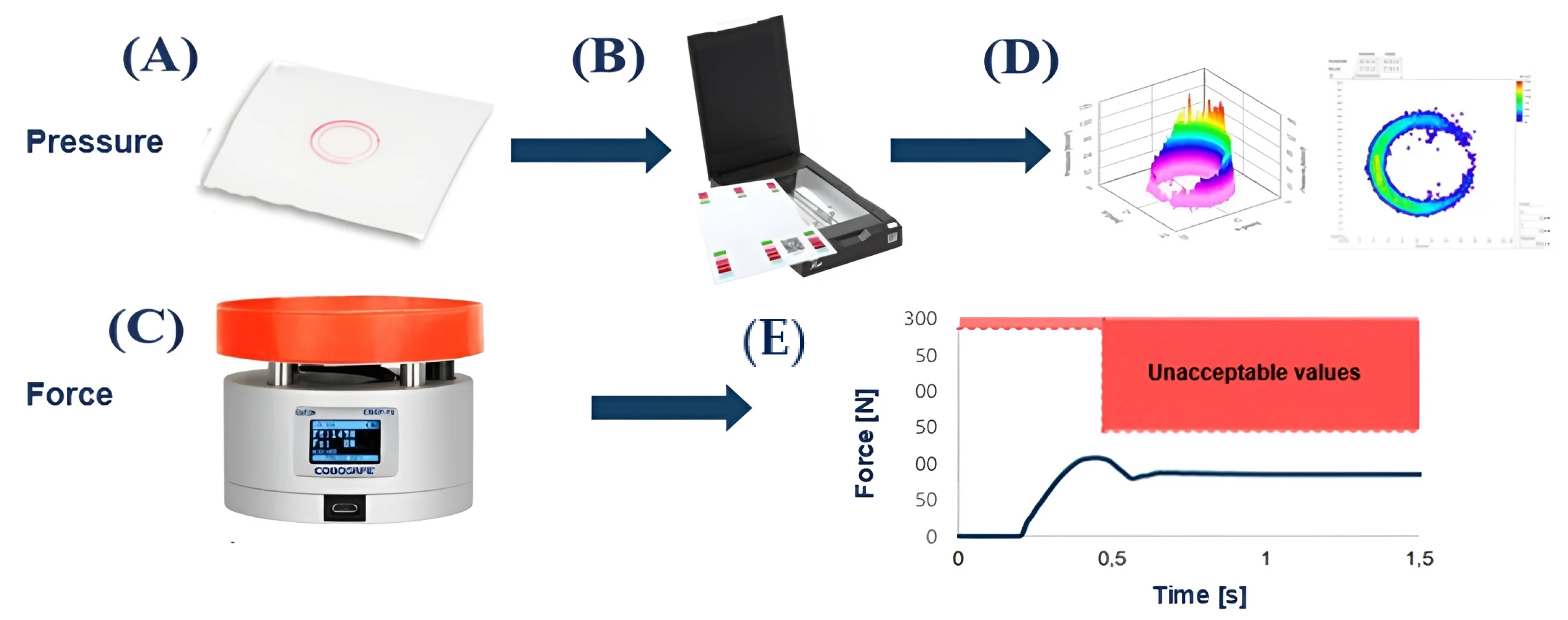

CoboSafe 測量儀器系統，由壓力膜 ( A )、掃描儀 ( B )、測量活塞 ( C ) 和用于評估力和壓力的軟件 ( D、E ) 組成。

技術規格

使用說明

1、富士壓力測量膠片易受潮，嚴禁觸碰測量面，觸碰會導致膠片變色;僅可握住膠片邊緣，避免接觸實際測量區域;

2、壓力測量膠片嚴禁接觸任何液體;

3、單次測量中，僅可使用同型號、同包裝的膠片;

4、壓力測量膠片有使用期限，僅可使用在有效期內的膠片;

5、僅可使用密封完好、存放于防紫外線保護套內的膠片;

6、紫外線照射會導致膠片顯色變化，因此測量完成后，需在 20 分鐘內完成壓力影像的掃描;

7、壓力測量的準確分析需基于精準的溫濕度參數，需使用適配的溫濕度計在測量點實時檢測溫濕度;

8、軟件分析時，需準確選擇膠片型號，型號選擇錯誤將導致測量數值偏差!
