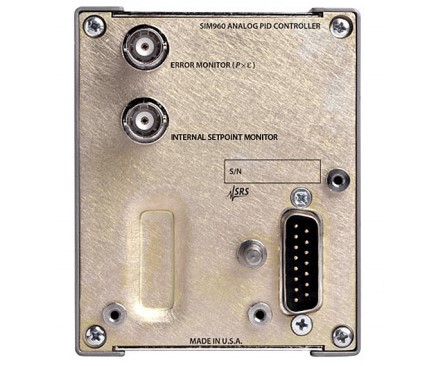

SIM960模擬PID控制器
SIM960模擬PID控制器是用于最苛刻的控制應用程序的獨特儀器。它將模擬信號處理與數字控制結合在一起，為您提供兩全其美的最佳狀態?？梢栽跊]有離散時間或量化偽像的情況下實施高帶寬（100 kHz）控制回路。
低噪聲前端為噪聲敏感的應用提供了更好的性能，包括激光功率和波長穩定，低溫，掃描探針顯微鏡等。用戶可設置的增益高達1000倍，意味著更大的靈活性，從而減少了輸入前置放大的需求。該設備可以與SIM921 AC電阻橋一起使用，從而提供靈活且具有成本效益的溫度控制解決方案。
內部坡道發電機可以控制預定義的起始和停止設定點之間的電壓振蕩速率。輸出夾在上下用戶限制內，以防止系統過載。條件整合電子設備在集成電容器上提供了反打印，從而從飽和條件下更快地恢復了。
前面板控件可以輕松修改系統參數以及對輸入和輸出信號的方便監視。電源和串行通信是通過15針 D-SUB連接器與SIM900大型機配合的?？梢酝ㄟ^串行接口設置和查詢所有儀器參數。
性能特點
· 模擬信號路徑具有數字控制
· 100 kHz帶寬
· 低噪聲前端
· p，i，d＆ofdsable可被設置為0.5％
· 反彈藥（快速飽和恢復）
· 富裕轉移，手冊到PID
· 模擬設定點具有光滑的坡道
· 光滑的上限/下限夾具
技術參數
| 控制類型 | 模擬，pid +偏移 |
| 輸入范圍 | ±10 V共同模式，±1 V差速器 |
| 比例收益 | 10 -1至10 3 |
| 積分增益 | 10^-1 s^-1至10^5 s^-1 （有效的時間常數10^-5 s至10 s） |
| 導數增益 | 10^ -7 s至 1 s |
| 抵消 | ±10 V，1 mV分辨率 |
| 帶寬 | 100 kHz |
| 傳播延遲 | 1 μs（典型） |
| 噪音（典型） | 8 NV/√Hz以上10 Hz（參考輸入） |
| 參數控制 | 數字的 |
| 參數精度 | 1% |
| 穩定 | 200 ppm/°C |
| 設定點 | |
| 外部的 | 前BNC輸入 |
| 內部的 | ±10 V范圍，分辨率為1 mV |
| 內部設定點噪聲 | 100 Hz以上的±20 NV/√Hz |
| 坡道 | 內部設定點線性從10 -3到10 4 V/s |
| 放大器輸出 | ±10 V，可調節的上限/下限 |
| 顯示分辨率 | 4位數字 |
| 單位 | s -1，s，v，v/s |
| 工作溫度 | 0°C至40°C（非耦合） |
| 界面 | 串行通過SIM界面 |
| 連接器 | BNC（3前，2個后部） DB15（公頭）SIM界面 |
| 力量 | 由SIM900大型機提供的電源，或者由用戶提供的直流電源（±15 V和+5 V）選擇 |
| 方面 | 3.0“×3.6”×7.0“（WHL） |
| 重量 | 2.1磅。 |
| 保修 | 一年 |
